【技术分享】一文教你如何通过博达透传网关实现S7-200 串口PLC的程序上下载和监控

1.将网关通电，用网线将网关和电脑进行连接

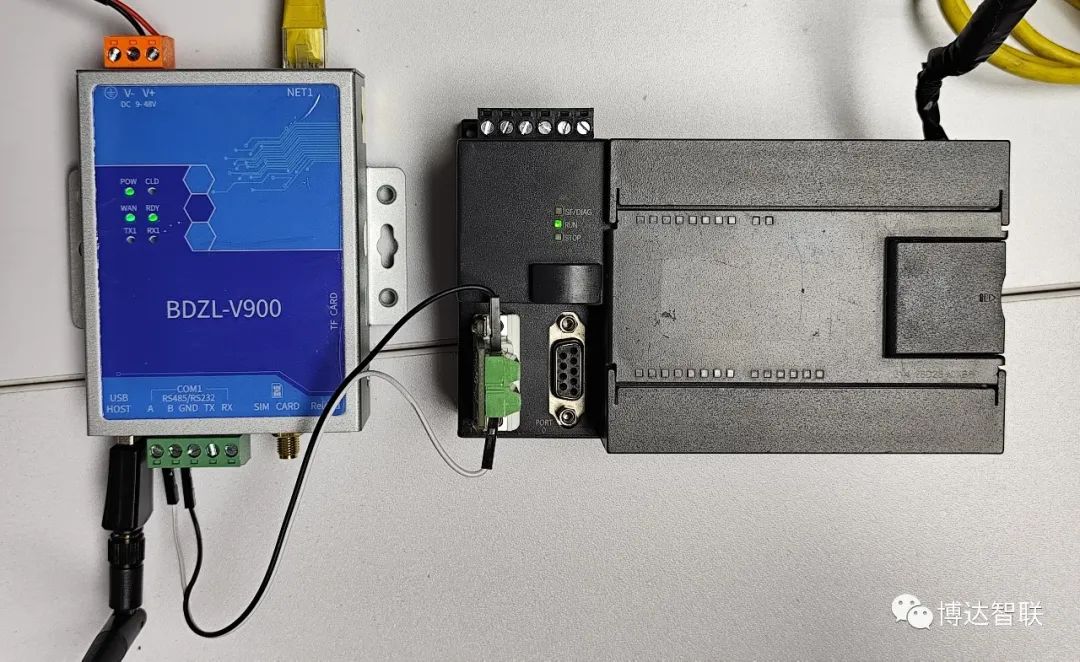

2.将9针串口头插入PLC，用连接线通过485口连接至网关

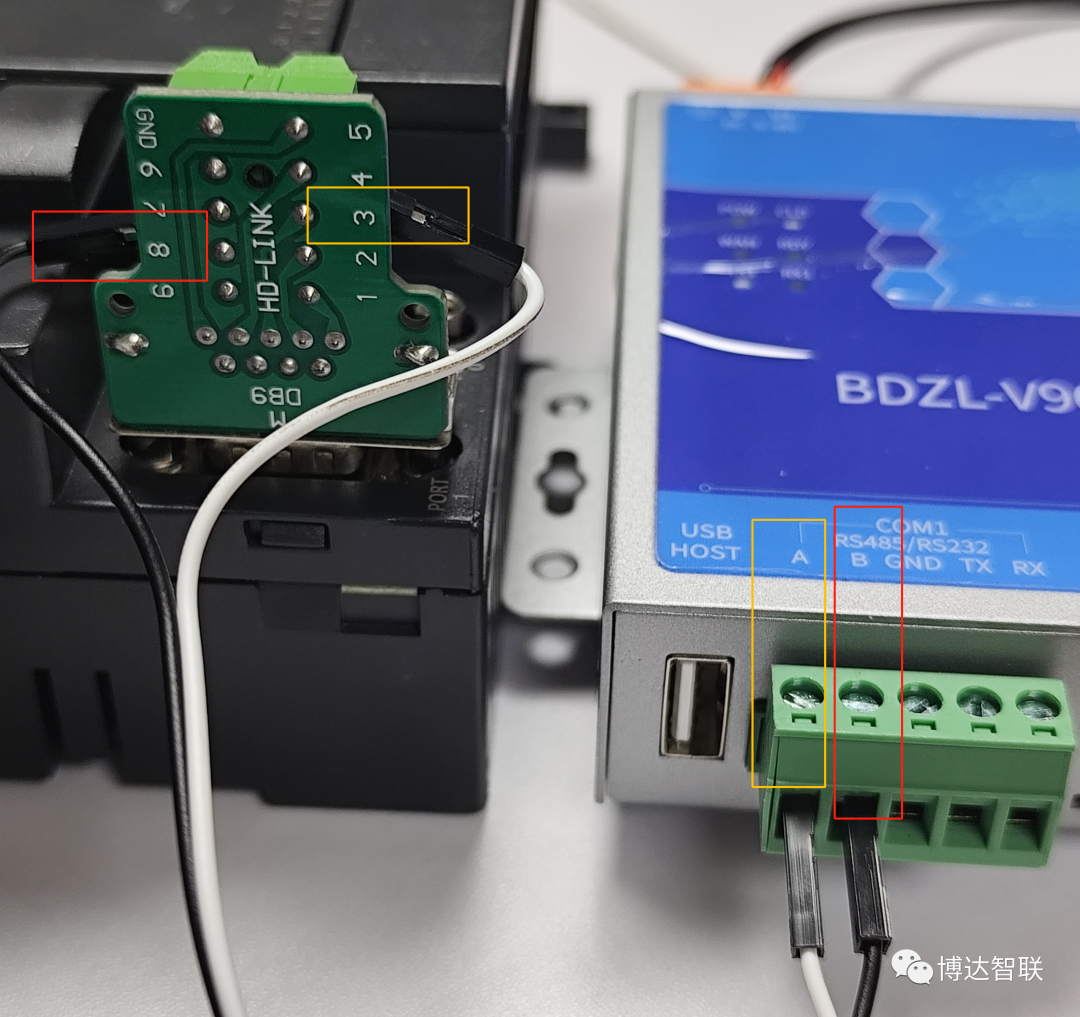

注：8接网关COM口的B，3接网关COM口的A

3.打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPY4)，再进入属性里按照图中IP输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

控制面板-配置静态IP

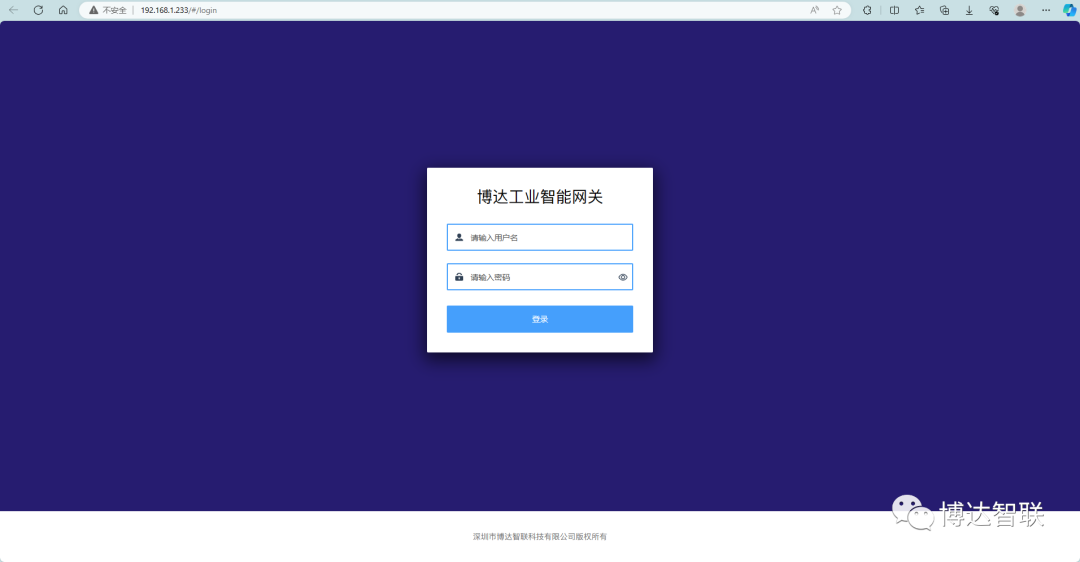

3.在浏览器输入网关配置工具的网址http://192.168.1.233后进行登录

博达工业智能网关工具

4.网关有三种网络配置方式(注：根据联网方式选择对应的配置)

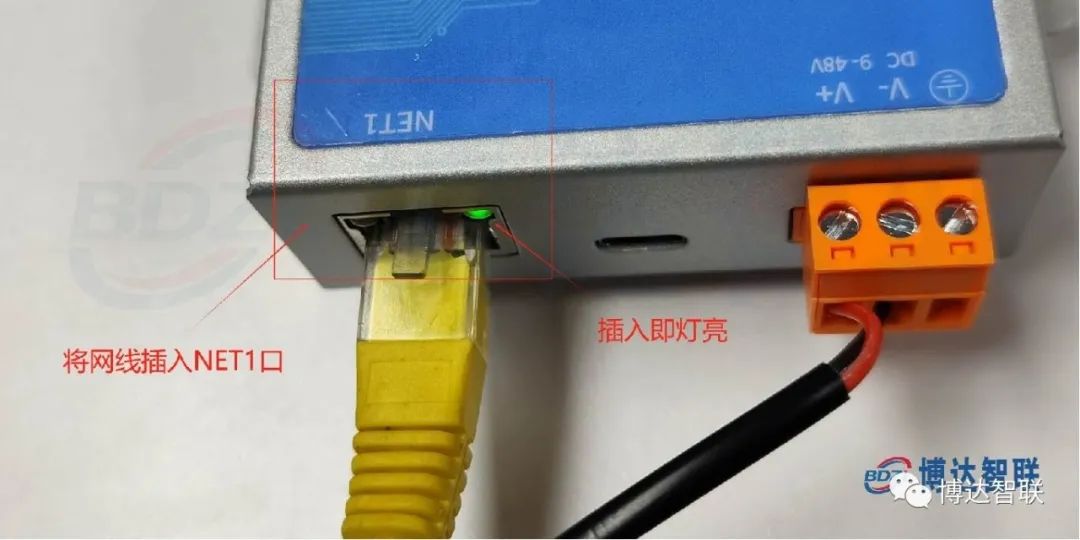

• 4G联网：出厂默认设置，只需按照下方示意图插入即可

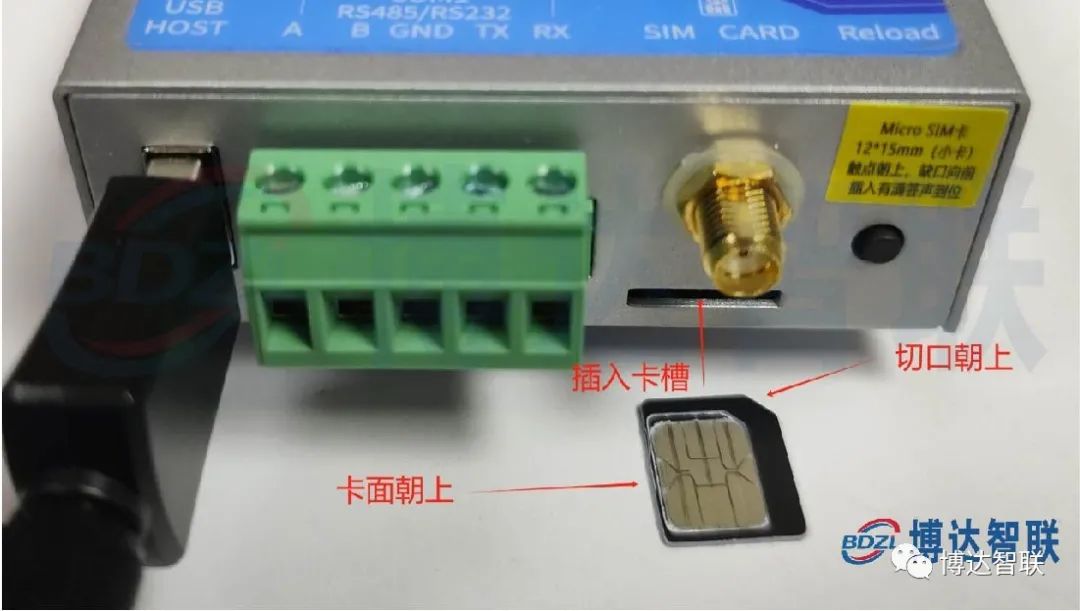

V900-SIM卡槽插卡示意图

• 有线联网：

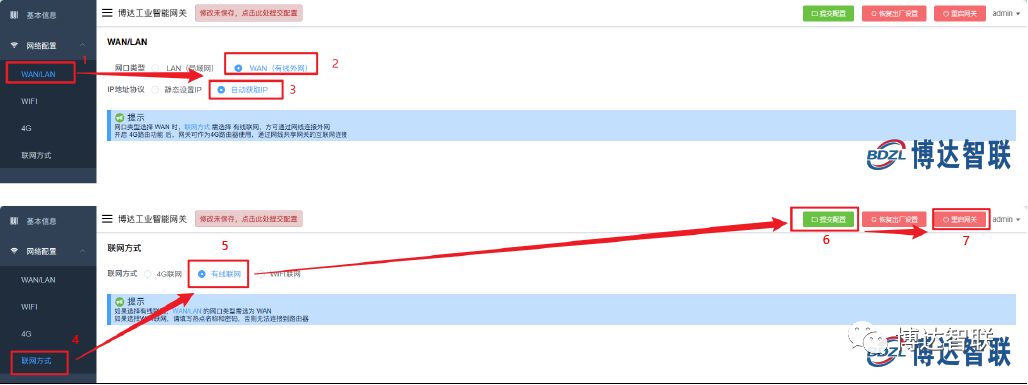

博达工业智能网关工具-WAN/LAN网络配置

• WIFI联网：

  1. 将WIFI 天线插入网关的USB口进行连接

      3. 在联网方式中选择WIFI联网后，提交配置并重启网关即可

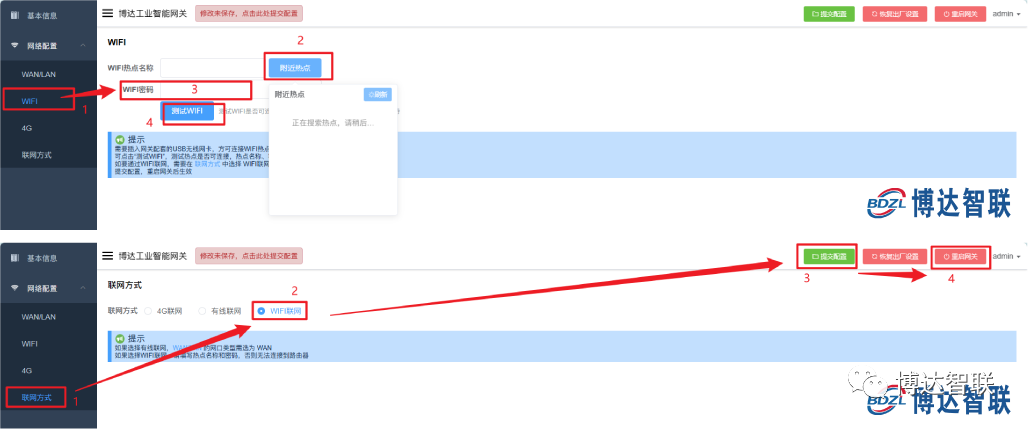

博达工业智能网关工具-WIFI网络配置

1. 下载博达智联提供的安装包打开博达远程透传工具进行登录




2.选择该网关，在协议处选择串口透传

3.串口配置选择PLC所连接在网关的串口，点击连接

注：随机分配的PC端虚拟串口用于PLC编程软件中

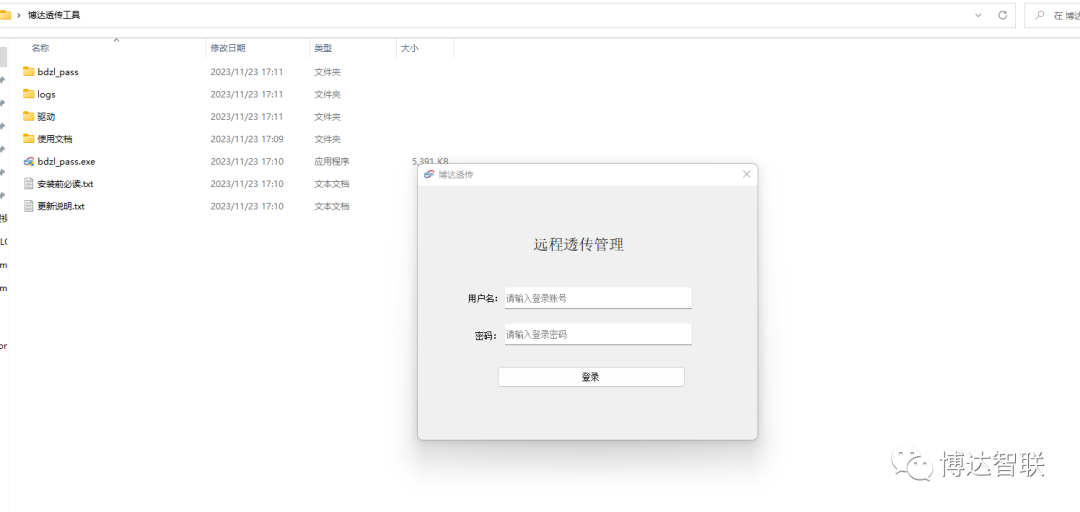

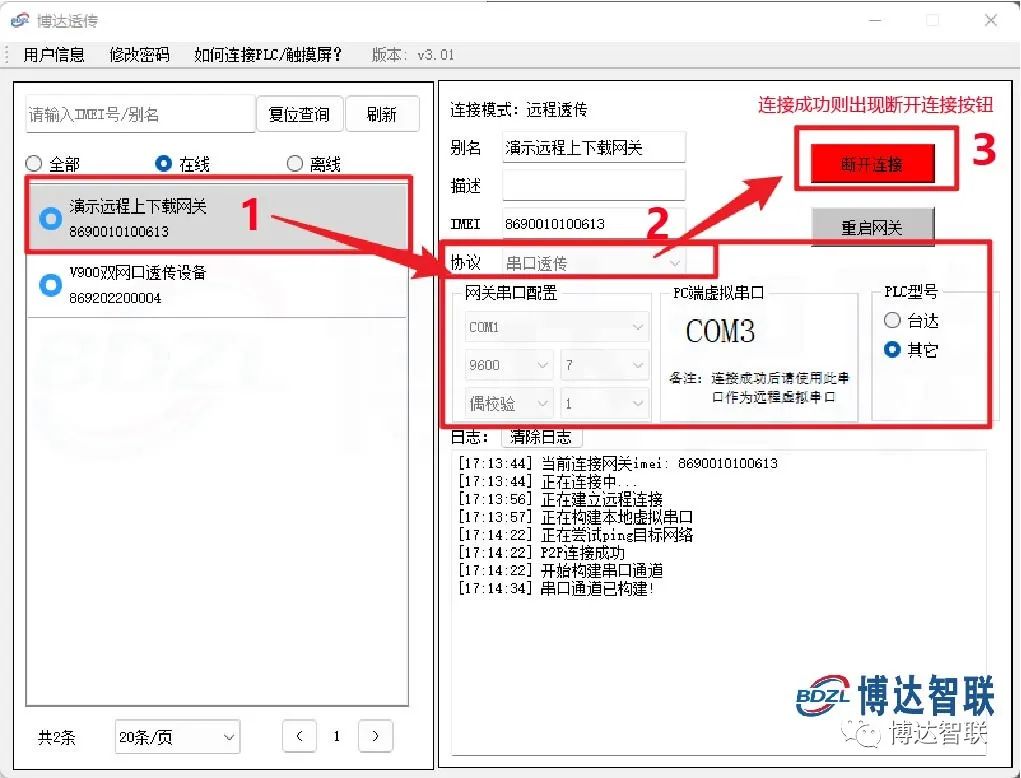

远程透传配置工具

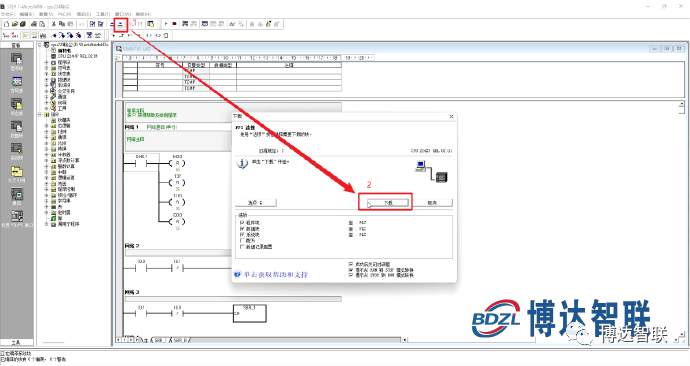

1. 在PLC编程软件中建立通信后，选择下载，远程下载程序至PLC

PLC编程软件-写入程序实现上传

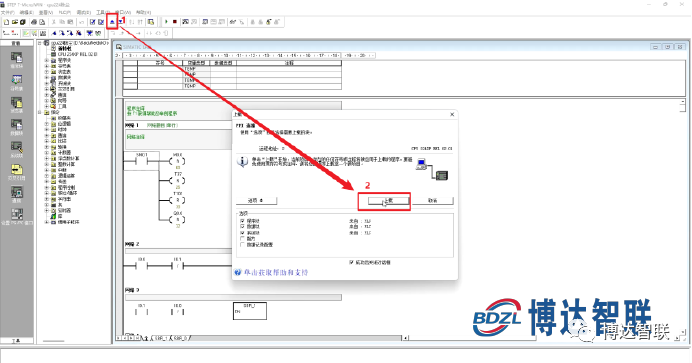

2. 再点击上传，远程将PLC程序上传至电脑

PLC编程软件-下载程序至电脑

3. 点击调试，即可实现远程实时监控PLC的运行状态

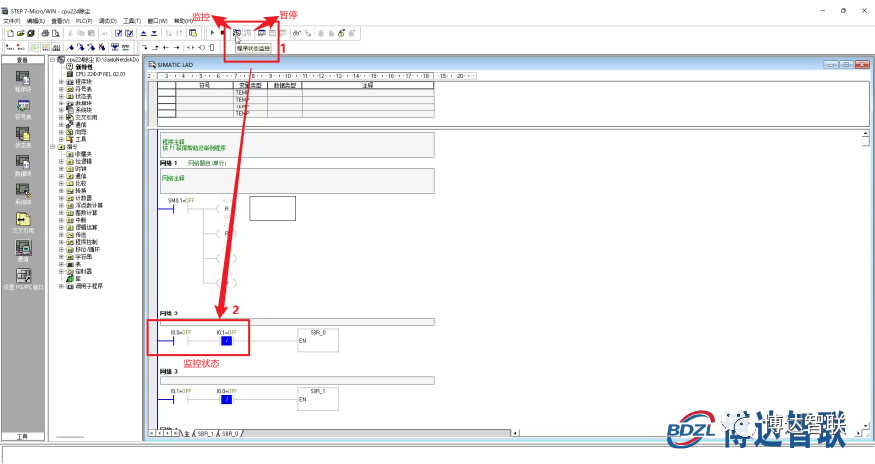

PLC编程软件-远程监控程序
